Para acceder a los parámetros de un instrumento, déjelo en destaque y después haga clic en el botón Parámetros. Así, el sistema solicitará el código de acceso y enseguida, exhibirá las funciones del instrumento.

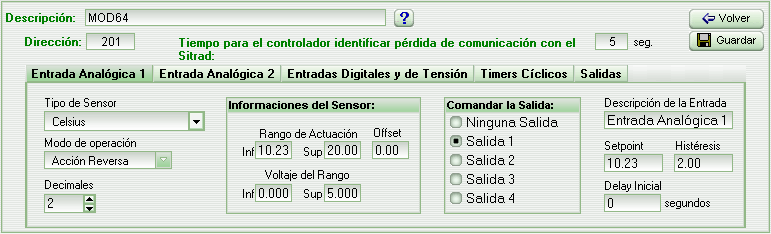

Esta pantalla de parámetros se diferencia del estándar de los otros instrumentos. Como podemos observar, la pantalla tiene un campo para alterar el número de la dirección del instrumento (el estándar de fábrica es 201), un campo para especificar el tiempo máximo que el MOD64 puede permanecer sin comunicarse con el Sitrad y una guía con las pestañas Entrada Analógica 1, Entrada Analógica 2, Entradas Digitales y de Tensión, Timers Cíclicos y Salidas.
Haciendo clic en el botón de ayuda (interrogación azul) el sistema muestra la descripción del campo que está seleccionado.
Para configurar las entradas analógicas, seleccione la pestaña referente a la entrada que desea usar y siga los siguientes pasos:
- Especifique qué tipo de sensor será usado.
- Elija la forma de operación de la entrada. Acción Reversa hará que el control autónomo use el setpoint+histéresis de la siguiente manera: suponiendo que sea configurado setpoint igual a 10 e histéresis igual a 2; el control autónomo de la entrada conectará la salida que esté vinculada a ella cuando el valor del sensor esté en 12 y se desconectará cuando el valor esté en 10. Ya en la Acción Directa, usando el mismo ejemplo, la salida será conectada en 8 y desconectada cuando llegue a 10. En los casos de Alarma Intra y Extra Rango, los campos de Setpoint e Histéresis pasan a ser Límite Mínimo y Máximo, respectivamente.
- Especifique la cantidad de números decimales que será considerada en el valor medido en la entrada.
- En las informaciones del Sensor, especifique el valor mínimo y máximo medido por el sensor (fondo de escala) y el voltaje mínimo y máximo utilizado por el sensor. Es importante resaltar que sólo se pueden utilizar sensores que hacen una lectura linear. Por ejemplo, si un sensor trabaja de 0°C a 80°C y actúa de 0 a 5 voltios, cuando la entrada analógica esté leyendo 0 voltios, la temperatura será 0°C, cuando esté leyendo 5 voltios será de 80°C, y cuando esté leyendo 2,5 voltios, automáticamente, la temperatura será de 40°C.
- Elija la salida que la entrada analógica debe utilizar en la caja Comandar la Salida. Si desea utilizar la entrada sólo para monitorear un valor, sin hacer control de salidas, elija la opción Ninguna Salida.
- Digite un nombre para la entrada.
- Si ha elegido alguna salida para ser controlada, especifique el Setpoint y la Histéresis (o valor máximo y mínimo, en el caso de alarma) y especifique el Delay Inicial (tiempo mínimo entre desconectar y conectar una salida).

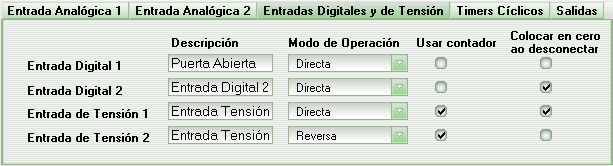

Para configurar las Entradas Digitales y de Tensión, seleccione la respectiva pestaña en la guía de configuración.
Para cada entrada es posible especificar una descripción para la entrada, el modo de operación, si será usado el contador de horas para saber ha cuánto tiempo la entrada está conectada, y si el contador de tiempo será puesto en cero cuando la salida sea desconectada o no. Si no está marcado para ser puesto en cero, el contador marcará la cantidad de horas totales que la entrada estuvo conectada, desconsiderando los períodos en que estuvo desconectada.

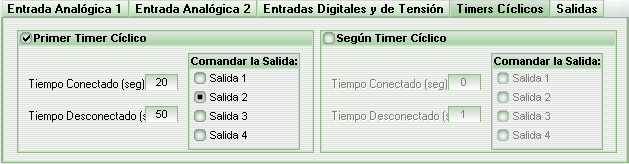

Para usar un Timer Cíclico, seleccione la respectiva pestaña en la guía de configuración, seleccione el timer cíclico que desea utilizar haciendo clic en la parte superior izquierda del respectivo timer cíclico, especifique el tiempo del ciclo conectado y del desconectado y, por último, seleccione la salida que será comandada por este control autónomo.

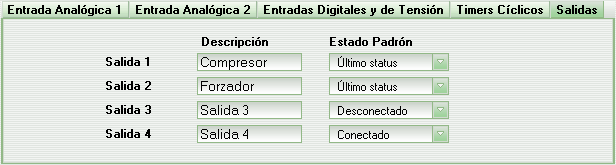

En la última pestaña de configuración tenemos las opciones relativas a las Salidas. Especifique, para cada salida, la descripción de la salida y el estado en que la salida debe permanecer (por seguridad) cuando ocurra pérdida de comunicación con el Sitrad. En el Estado Estándar es posible elegir entre Conectado, Desconectado y permanecer en el Último Estado (estado actual). Si la salida está siendo controlada por algún control autónomo interno (Entrada analógica o Timer cíclico) el estado estándar de la salida será siempre Último Estado.
Después de hacer todas las configuraciones deseadas, haga clic en el botón Guardar para enviar las configuraciones al MOD64. Si la dirección del instrumento fue alterada, el Sitrad tendrá que ser cerrado y abierto nuevamente para que la nueva dirección pase a funcionar correctamente.
