Panel del MOD64 |

|
Panel del MOD64 |
|

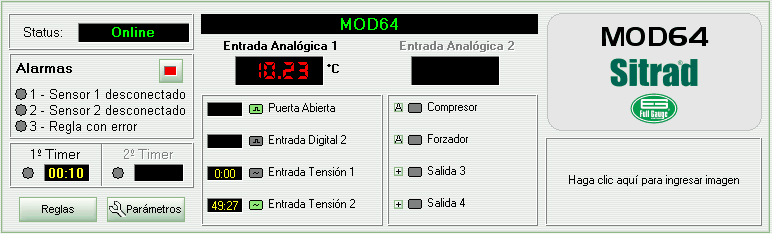

Abajo, tenemos el panel de informaciones del modelo MOD64.
En la parte izquierda del panel tenemos la información del Status del instrumento, seguido por las indicaciones de alarmas y, más abajo, el estado de los dos timers cíclicos internos, indicando si están en el ciclo conectado o desconectado y el tiempo en que el timer está en el ciclo actual (mm:ss).
Al lado de los ítems citados anteriormente (parte central del panel) está la representación del display de los dos sensores conectados a las entradas analógicas del MOD64. El display puede indicar también el status del instrumento, cuando el display muestra "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el status del instrumento indicará Falla o Desconectado. Si el status del instrumento indica “Mantenimiento", el display mostrará solamente "- - -".
Debajo de la representación de los displays tenemos dos informaciones distintas, informaciones de las entradas digitales y analógicas y, junto a éstas, las informaciones de las salidas.
En las informaciones de las entradas tenemos, para cada entrada, un campo informando ha cuánto tiempo la salida está conectada (si el horímetro de la entrada está habilitado), un Led que indica si la entrada está conectada o desconectada y el nombre de la entrada (definido en los parámetros del instrumento).
En las informaciones de las salidas tenemos, para cada salida, un botón para conectar y desconectar la salida manualmente (si el botón está representado con una "A", la salida está en modo automático, vinculada a algún control interno del instrumento), un led indica si la salida está conectada o desconectada y el nombre de la salida (también definido en los parámetros del instrumento).
En la parte de la derecha del panel tenemos la descripción del modelo y, debajo de ésta, el espacio para el logotipo de su empresa.
También tenemos en esta pantalla, en la parte inferior izquierda del panel (debajo de los timers), el botón Reglas para configurar las reglas y validaciones del instrumento, y el botón Parámetros que accede a las opciones de configuración del instrumento.
