Creando Reglas |
|
Una regla es definida por un conjunto de condiciones que, al ser validadas y tener todas las condiciones cumplidas, ejecuta una lista de procedimientos.
Es posible crear más de una regla y cada regla puede tener varias condiciones, haciendo que esta funcionalidad sea extremadamente flexible y útil.

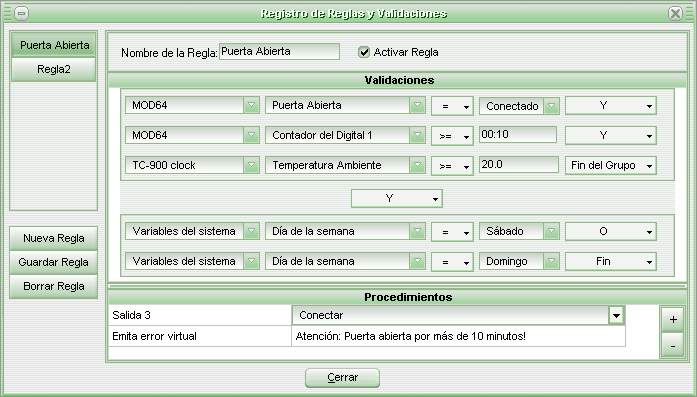

Para acceder al registro de Reglas y Validaciones del MOD64, deje el instrumento en destaque y haga clic en el botón Reglas. Después de ingresar la contraseña, la siguiente pantalla será exhibida.
En la En la pantalla de registro de reglas tenemos, en la parte superior izquierda, una caja con las reglas registradas, para navegar entre ellas basta hacer clic sobre la regla deseada. Abajo de esta caja tenemos tres botones para Adicionar, Guardar y Excluir reglas.
En el centro de la pantalla tenemos un panel dividido entre encabezamiento, validaciones y procedimientos. Las informaciones contenidas en este panel se refieren a la regla que está seleccionada en la caja de reglas a la izquierda de la pantalla.
En la parte del encabezamiento tenemos la información del nombre de la regla y si ella está activa. Si usted desactiva la regla, ella no será considerada en las validaciones del MOD64.
En la parte del medio tenemos las validaciones o condiciones que la regla debe considerar para saber si ejecuta o no los procedimientos configurados. Para registrar una nueva condición, elija en la primera caja definida cuál instrumento será utilizado, en la segunda caja definida elija cuál variable referente al instrumento seleccionado anteriormente va a ser utilizada, después elija el operador de la condición (igual, diferente, mayor o menor) y por último digite el valor de la comparación en el siguiente campo. Si la variable escogida es del tipo lógica, en lugar de un campo para digitar valor aparecerá una caja definida con las opciones Conectado y Desconectado. Para adicionar otra condición a la regla, haga clic en el último botón de la condición actual y elija una de las opciones de conexión.
En la parte inferior especifique los procedimientos que deben ser tomados cuando las condiciones de las reglas sean cumplidas. Es posible conectar (o desconectar) las salidas del MOD64, ejecutar una macro y/o emitir una alarma virtual. En los procedimientos de conectar y desconectar las salidas del instrumento, si la validación de la regla no es cumplida, el estado de la salida será invertido. Por ejemplo, si el procedimiento de una regla está configurado para conectar una salida cuando la validación de las condiciones sea cumplida, entonces, cuando las condiciones no sean cumplidas, la salida será desconectada.
Después de hacer el registro de las reglas, se debe habilitar la rutina de validación de ellas. Para eso, acceda las configuraciones generales del Sitrad y habilite la validación de las reglas. Si lo desea, altere también el tiempo entre una validación y otra. Para máquinas lentas, no es aconsejable poner un tiempo inferior a 5 segundos.

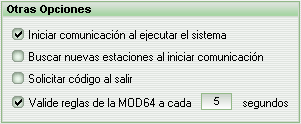

La siguiente imagen muestra la opción de activar validación de reglas en la configuración del Sitrad. activar validación de reglas en la configuración del Sitrad.
