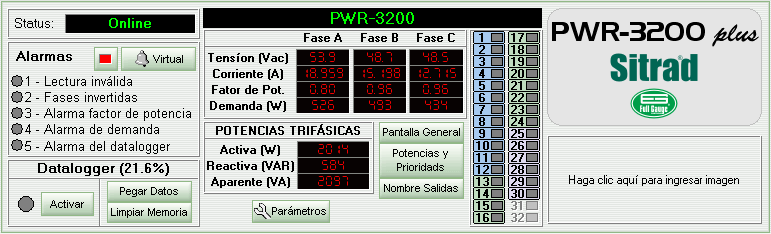

A continuación, tenemos el panel de informaciones del modelo PWR-3200 plus.
Como podemos observar, en la parte superior izquierda del panel está la indicación del status del instrumento.
Debajo de la información de status encontramos la información sobre las alarmas del instrumento. Si la alarma está accionada, el punto de indicación que está a su lado se pondrá de color amarillo.
E inmediatamente abajo podemos visualizar las informaciones referentes al datalogger. La primera información que tenemos es el porcentaje de uso de la memoria interna del datalogger. Debajo de ésta tenemos el status indicando si el monitoreo por el datalogger está conectado o desconectado, y un botón para Activarlo y Desactivarlo. Hay también un botón para cargar los datos almacenados por el datalogger y otro para limpiar la memoria.
Al lado de los ítems citados anteriormente está la representación del display del instrumento. Él muestra, simultáneamente, el voltaje de las tres fases de tensión. El display puede indicar también el status del instrumento, cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el status del instrumento estará indicando Falla o Desconectado. Si el status del instrumento indica “Mantenimiento", el display mostrará solamente “- - -".
Junto con las informaciones del display tenemos tres botones para ingresar a las configuraciones extras del PWR-3200 plus. El botón Pantalla General muestra simultáneamente todas las informaciones leídas del instrumento; el botón Potencias y Prioridads permite configurar los valores de las potencias de cada salida y el orden de prioridad de las salidas en el control de la demanda; y el botón Nombre Salidas permite nominar las salidas para la mejor comprensión del control que está siendo efectuado.
Al lado de los valores citados anteriormente, están los indicadores del estado de las 32 salidas del instrumento. Cuando una señal roja aparece en el espacio correspondiente a la salida, significa que ella está accionada. El fondo de la caja de las salidas es coloreado conforme su funcionalidad: Salida para Factor de Potencia, Demanda, Agenda de Eventos o Alarma.
En el lado derecho del panel tenemos la descripción del modelo y, debajo de ésta, el espacio para el logotipo de su empresa.
También se encuentra en el panel el botón Parámetros para acceder a las funciones del instrumento. Para eso, es necesario informar el código de acceso.
