Controle del Datalogger en el PWR-3200 plus |

|
Controle del Datalogger en el PWR-3200 plus |
|
El PWR-3200 plus tiene internamente un datalogger que va almacenando el historial de los voltajes de las fases para posteriormente analizarlos.
Para analizar los datos recopilados por el instrumento, haga clic en el botón Pegar Datos que está en el panel del instrumento. Después de cargar los datos se mostrará la pantalla descrita a continuación.

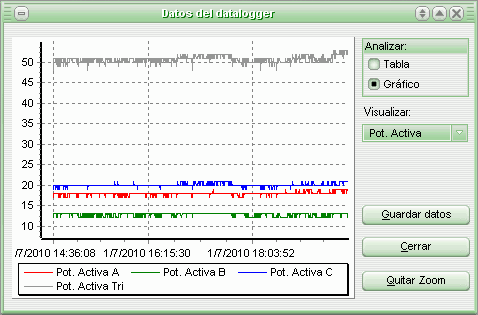

En la pantalla de análisis de los datos del datalogger se pueden visualizar los datos de duas formas. Seleccione en la caja Analizar la opción "Tabla" para analizar los datos en una planilla con la fecha, hora y los valores de los voltajes. O seleccione la opción "Gráfico" para ver las curvas de las tres fases en uno gráfico.
Caso esté analizando a través de gráfico, es preciso seleccionar en la caja Visualizar cual grupo de variables desea visualizar en el gráfico (tensiones, corrientes, factores de potencia, demandas, etc.).
Haciendo clic sobre el botón Guardar Datos, el Sitrad importará los datos leídos del instrumento hacia la base de datos. Después de esta importación, los datos estarán disponibles para ser analizados con el Generador de Informes. Es aconsejable que poco después de haber importado los datos se haga la Limpieza de la memoria del datalogger.
Para aplicar un zoom en el gráfico, basta hacer clic con el botón izquierdo del ratón en el gráfico y arrastrarlo formando un rectángulo hasta la posición que se desea analizar, soltando el botón del ratón enseguida. Para quitar un zoom, basta hacer una selección en el gráfico de la derecha hacia la izquierda o hacer clic sobre el botón Quitar Zoom.
