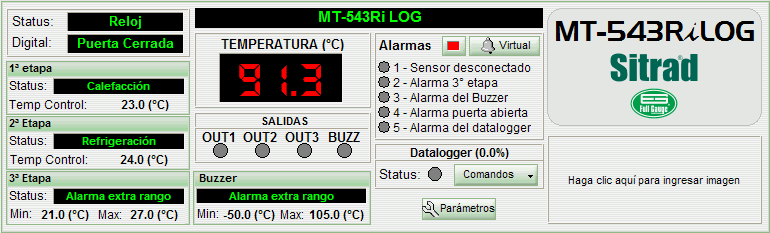

Abajo, tenemos el panel de informaciones del modelo MT-543Ri LOG.
Como podemos observar, en la esquina izquierda del panel, están las informaciones del estatus del instrumento y de la entrada digital seguidos de las informaciones de las etapas del instrumento. Las informaciones se adaptarán al modo de operación de la etapa.
Al lado de las indicaciones citadas anteriormente, está la representación del display del instrumento. Él muestra la temperatura del sensor. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando "Falla" o "Desconectado". Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: "- - -".
Debajo de la representación del display, están los indicadores del estado de las salidas del instrumento: OUT1, OUT2, OUT3 y BUZZ. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada.
Inmediatamente debajo de los indicadores de las salidas, tenemos el estado y el rango de actuación del Buzzer.
Al lado de la representación del display, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera accionado, el punto de indicación al lado de la alarma quedará con el color amarillo.
Abajo de las informaciones referentes a las alarmas del instrumento, tenemos las informaciones referentes al datalogger del instrumento. La primera información que tenemos es el porcentual de uso de la memoria interna del datalogger, después del estatus indicando si el monitoreo por el datalogger está encendido o apagado, y un botón para cargar los datos almacenados, desactivarlo o limpiar los datos de la memoria.
Al lado derecho, del panel tenemos a descripción del modelo y, debajo de esta, el espacio para el logotipo de su empresa.
También en el panel, se encuentra el botón Parámetros para acceder a las funciones del instrumento. Para esto, será necesario informar el código de acceso.
