El MT-543Ri LOG tiene internamente un datalogger que queda guardando el histórico de la temperatura y status de las salidas para posteriormente ser analizadas.

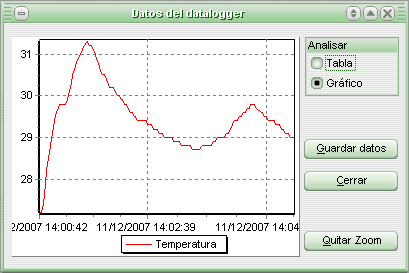

Para analizar los datos colectados por el instrumento, cliquee en el botón Cargar Datos que está en el panel del instrumento. Después de cargar los datos será mostrada la pantalla descripta abajo.
En la pantalla de análisis de los datos del datalogger se pueden visualizar los datos de dos formas. Seleccione en la caja Analizar la opción "Tabla" para analizar los datos en una planilla con la fecha, hora, temperatura y el estado de las salidas, muestra por muestra. O seleccione la opción "Gráfico" para analizar a través de un gráfico.
Cliqueando sobre el botón Guardar datos, el Sitrad hará la importación de los datos leídos del instrumento para el banco de dados. Después de esta importación, los datos quedan disponibles para ser analizados con el Generador de Informes. Es aconsejado que inmediatamente después de la importación de los datos sea efectuada la Limpieza de la memoria del datalogger.
Para aplicar un zoom en el gráfico, basta cliquear con el botón izquierdo del mouse en el gráfico y arrastrar para la derecha y abajo, formando un rectángulo en la parte que se desea analizar, soltando el botón del mouse inmediatamente. Para remover el zoom, basta hacer una selección en el gráfico de la derecha para la izquierda o cliquear sobre el botón Quitar Zoom.
