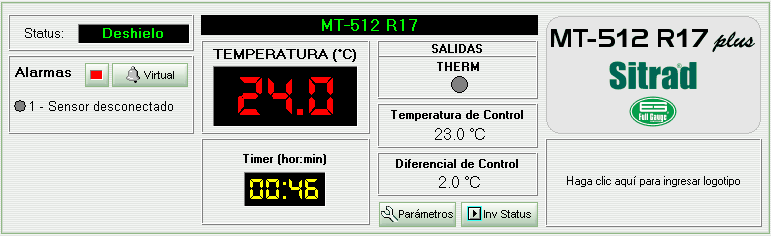

Abajo, tenemos el panel de informaciones del modelo MT-512R17 plus.
Como podemos observar, en la esquina superior izquierda del panel, está la indicación del estado del instrumento.
Debajo de la indicación del estado, encontramos la información sobre la alarma del instrumento, que indica si el sensor está damnificado, en cortocircuito, abierto o incluso, si la temperatura está fuera del rango. Si la alarma estuviera activada, el punto de indicación al lado de la alarma estará con el color amarillo.
Al lado de los ítems citados anteriormente, está la representación del display del instrumento. Él muestra simultáneamente la temperatura del sensor y el tiempo del timer. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando Falla o Desconectado. Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: "- - -".
Al lado de la representación del display, tenemos el indicador del estado del termostato (THERM). Cuando una señalización roja aparece en el espacio correspondiente indicará que ésta se encuentra activada.
Luego, debajo de la indicación del estado del termostato, podemos visualizar la temperatura (setpoint) y el diferencial de control.
En el lado derecho del panel tenemos la descripción del modelo y debajo de ésta el espacio para el logotipo de su empresa.
También en el panel, se encuentran los botones Parámetros y Inv Status para acceder a las funciones del instrumento e invertir el estado (refrigeración para deshielo y viceversa) respectivamente. Para esto, será necesario informar el código de acceso.
