Panel del TC-900 plus |

|
Panel del TC-900 plus |
|

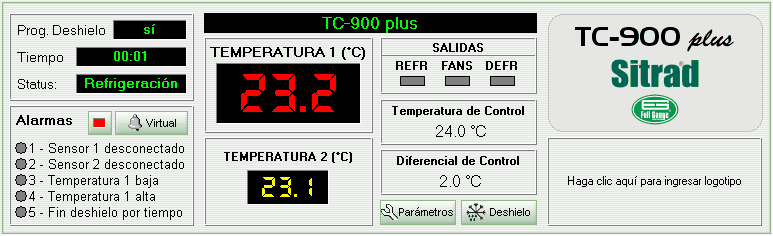

Abajo, tenemos el panel de informaciones del modelo TC-900 plus.
Como podemos observar, en la esquina superior izquierda del panel, están las informaciones sobre el Estado del instrumento, el tiempo en que él está desempeñando esta función y si el mismo está programado para hacer deshielo (programación vía Sitrad).
Debajo de las informaciones sobre el estado, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
Al lado de las informaciones sobre el estado y de la indicación de alarmas, está la representación del display del instrumento que muestra simultáneamente la temperatura de los dos sensores, dando un mayor destaque para la temperatura del sensor 1 (ambiente). El display tiene por función principal mostrar la temperatura de los sensores, sin embargo, él puede indicar también el estado del instrumento. Cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando "Falla" o "Desconectado". Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: "- - - ".
Al lado de la representación del display, están los indicadores del estado de las salidas del instrumento: REFR, FANS y DEFR. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada. Las salidas activadas indican que:
- REFR: Está en curso un proceso de refrigeración;
- FANS: El ventilador está conectado;
- DEFR: Está en curso un proceso de deshielo.
Luego, debajo de la indicación del estado de las salidas del instrumento, podemos visualizar la temperatura de control (setpoint) y el diferencial de control (histéresis).
En el lado derecho del panel tenemos la descripción del modelo y debajo de ésta el espacio para el logotipo de su empresa.
También en el panel, se encuentran los botones Parámetros y Deshielo para acceder a las funciones del instrumento y realizar deshielo manual, respectivamente. Para esto, será necesario informar el código de acceso.
