Panel del TI-33Ri plus |

|
Panel del TI-33Ri plus |
|

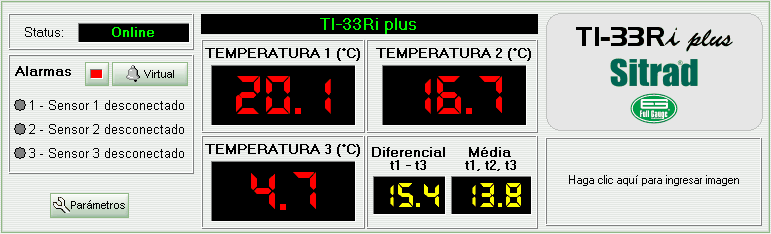

A continuación, tenemos el panel de informaciones del modelo TI-33Ri plus.
Como podemos observar, en la parte superior izquierda del panel está la indicación del status del instrumento.
Debajo de la indicación del status encontramos la información sobre las alarmas del instrumento que indica si alguno de los sensores está dañado, en corto, abierto o incluso, que la temperatura está fuera del rango de actuación del sensor. Si alguna alarma está activada, el punto de indicación que está a su lado se pondrá de color amarillo.
Al centro del panel está la representación del display del instrumento. Él muestra simultáneamente la temperatura de los tres sensores, la temperatura diferencial y la temperatura promedio. El display puede indicar también el status del instrumento, cuando el display muestre "N/R" estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el status del instrumento está indicando Falla o Desconectado. Si el status del instrumento indica “Mantenimiento", el display mostrará solamente "- - -".
Si algún sensor no está siendo usado, su representación en el panel aparecerá deshabilitada. Y si el diferencial o el promedio es deshabilitado, el respectivo display también aparecerá deshabilitado.
En el lado derecho del panel tenemos la descripción del modelo y, debajo de ésta, el espacio para el logotipo de su empresa.
También se encuentra en el panel el botón Parámetros, para acceder a las funciones del instrumento. Para eso, será necesario informar el código de acceso.
