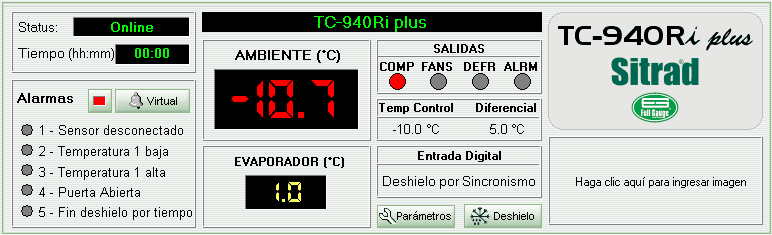

Abajo, tenemos el panel de informaciones del modelo TC-940Ri plus.
Como podemos observar, en el ángulo superior izquierdo del panel, están las informaciones sobre el status del instrumento y el tiempo en que el está desempeñando la función actual (refrigeración, deshielo, etc.).
Debajo de las informaciones sobre el status, encontramos las informaciones referentes a las alarmas del instrumento. Si alguna de ellas estuviera accionada, el punto de indicación al lado de la alarma quedará con el color amarillo.
Al lado de las informaciones sobre el status y de la indicación de alarmas, está la representación del display del instrumento que muestra, simultáneamente, la temperatura de los dos sensores dando un mayor realce para la temperatura del sensor 1 (temperatura ambiente). El display tiene por función principal mostrar la temperatura de los sensores, pero el puede indicar también el status del instrumento. Cuando el display muestre "N/R", el estará indicando que el instrumento en realce no está respondiendo. Usted podrá observar que el status del instrumento estará indicando "Falla" o "Desconectado". Si el status del instrumento indicara "Mantenimiento", el display mostrará apenas "- - -".
Al lado de la representación del display, están los indicadores del estado de las salidas del instrumento: COMP, FANS, DEFR y ALRM. Cuando una señal roja aparece en el espacio correspondiente a la salida, significa que esta está accionada. Las salidas accionadas indican que:
- COMP: está en curso un proceso de refrigeración;
- FANS: el ventilador está conectado;
- DEFR: está en curso un proceso de deshielo;
- ALRM: la salida de alarma está accionada.
Debajo de la indicación del estado de las salidas del instrumento, podemos visualizar la temperatura de control (setpoint) y el diferencial de control (histéresis) y debajo de estos el modo de operación o status de la entrada digital.
En el lado derecho del panel tenemos la descripción del modelo y, debajo de esta, el espacio para el logotipo de su empresa.
También en el panel, se encuentran los botones Parámetros y Deshielo para acceder a las funciones del instrumento y realizar deshielo manual, respectivamente. Para eso, será necesario informar el código de acceso.
