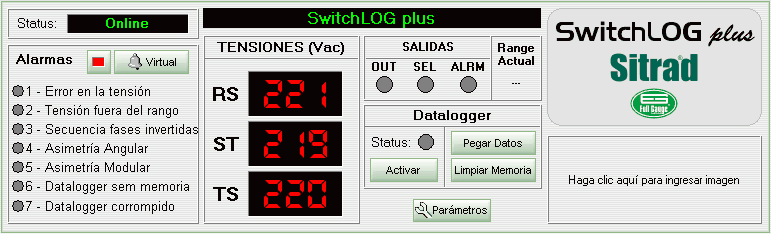

A continuación, tenemos el panel de informaciones del modelo SwitchLOG plus.
Como podemos observar, en la parte superior izquierda del panel está la indicación del status del instrumento.
Debajo de la información de status encontramos la información sobre las alarmas del instrumento. Si la alarma está accionada, el punto de indicación que está a su lado se pondrá de color amarillo.
Al lado de los ítems citados anteriormente está la representación del display del instrumento. Él muestra, simultáneamente, el voltaje de las tres fases de tensión. El display puede indicar también el status del instrumento, cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el status del instrumento estará indicando Falla o Desconectado. Si el status del instrumento indica “Mantenimiento", el display mostrará solamente “- - -".
Al lado de los valores citados anteriormente, están los indicadores del estado de las salidas del instrumento: OUT, SEL y ALRM. Cuando una señal roja aparece en el espacio correspondiente a la salida, significa que esta está accionada. Las salidas accionadas indican que:
- OUT: la salida que energiza el motor está conectada;
- SEL: status de la salida que selecciona si el motor trabajará en 220V o 380V;
- ALRM: la salida de alarma está activa;
Al lado del status de las salidas se encuentra la información si el motor está trabajando en 220V o 380V. Caso el control del motor este inactivo, el campo mostrará "- - -".
E inmediatamente abajo podemos visualizar las informaciones referentes al datalogger. La primera información que tenemos es el porcentaje de uso de la memoria interna del datalogger. Debajo de ésta tenemos el status indicando si el monitoreo por el datalogger está conectado o desconectado, y un botón para Activarlo y Desactivarlo. Hay también un botón para cargar los datos almacenados por el datalogger y otro para limpiar la memoria.
En el lado derecho del panel tenemos la descripción del modelo y, debajo de ésta, el espacio para el logotipo de su empresa.
También se encuentra en el panel el botón Parámetros para acceder a las funciones del instrumento. Para eso, es necesario informar el código de acceso.
