Panel del RT-607Ri plus |

|
Panel del RT-607Ri plus |
|

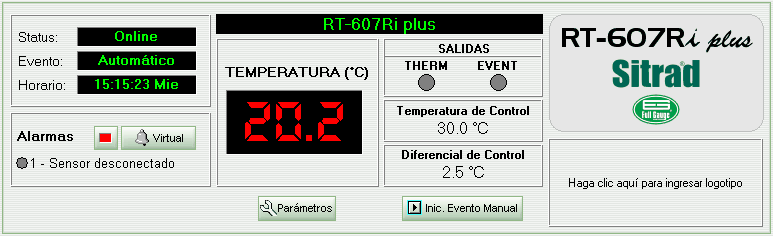

Abajo, tenemos el panel de informaciones del modelo RT-607Ri plus.
Como podemos observar, en la esquina superior izquierda del panel, está la indicación del status del instrumento, seguido por el campo Evento, que indica si la salida EVENT está activa Manualmente o Automáticamente, y luego abajo, el Horario y Día interno del instrumento.
Abajo de estas tres informaciones sobre la alarma del instrumento que indica si el sensor está damnificado, en corto, abierto o incluso, si la temperatura está afuera del rango. Si la alarma está accionada, el punto de indicación a su lado quedará con el color amarillo.
Al lado de los ítems citados anteriormente, está la representación del display del instrumento. El display puede indicar también el status del instrumento, cuando el display mostrar "N/R", estará indicando que el instrumento en cuestión no está respondiendo. Usted podrá observar que el status del instrumento estará indicando Falla o Desconectado. Si el o status del instrumento indicar "Mantenimiento", el display mostrará apenas "- - -".
Al lado de la representación del display, tenemos el indicador del estado de las salidas del termostato (THERM) y de la salida de Eventos (EVENT). Cuando una señalización roja aparecer en el espacio correspondiente indicará que este está conectado.
Abajo de la indicación del estado del termostato, podemos visualizar la temperatura (setpoint) y el diferencial de control (histéresis).
En el lado derecho del panel está la descripción del modelo y, debajo de esta, el espacio para el logotipo de su empresa.
En el caso de que la función EtM este con valor mayor que 0 (cero) el botón Inic. Evento Manual aparecerá al lado del botón Parámetros para que el evento pueda ser conectado y desconectado manualmente por el Sitrad, como muestra la imagen abajo.
