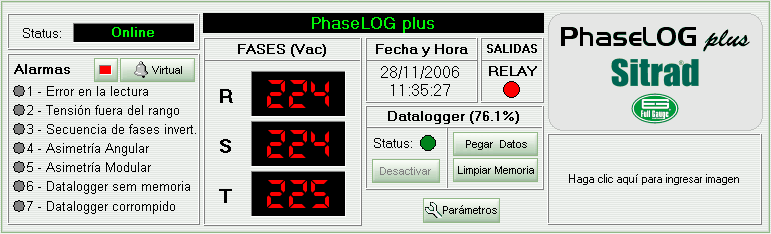

A continuación, tenemos el panel de informaciones del modelo PhaseLOG plus.
Como podemos observar, en la parte superior izquierda del panel está la indicación del status del instrumento.
Debajo de la información de status encontramos la información sobre las alarmas del instrumento. Si la alarma está accionada, el punto de indicación que está a su lado se pondrá de color amarillo.
Al lado de los ítems citados anteriormente está la representación del display del instrumento. Él muestra, simultáneamente, el voltaje de las tres fases de tensión. El display puede indicar también el status del instrumento, cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el status del instrumento estará indicando Falla o Desconectado. Si el status del instrumento indica “Mantenimiento", el display mostrará solamente “- - -".
Al lado de la representación del display tenemos la fecha y hora interna del instrumento, seguida por el indicador del estado de la salida (RELAY). Cuando una señal roja aparezca en el espacio correspondiente indicará que éste está conectado.
Debajo de la fecha y de la indicación del estado de la salida, podemos visualizar las informaciones referentes al datalogger. La primera información que tenemos es el porcentaje de uso de la memoria interna del datalogger. Debajo de ésta tenemos el status indicando si el monitoreo por el datalogger está conectado o desconectado, y un botón para Activarlo y Desactivarlo. Hay también un botón para cargar los datos almacenados por el datalogger y otro para limpiar la memoria.
En el lado derecho del panel tenemos la descripción del modelo y, debajo de ésta, el espacio para el logotipo de su empresa.
También se encuentra en el panel el botón Parámetros para acceder a las funciones del instrumento. Para eso, es necesario informar el código de acceso.
