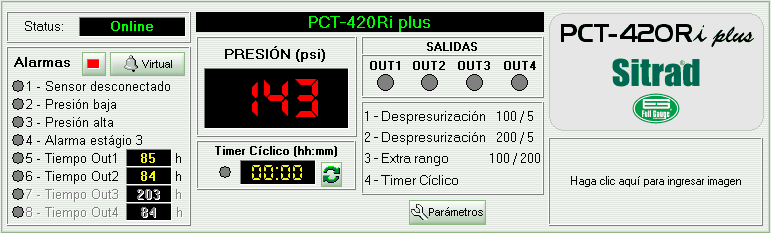

A continuación, tenemos el panel de informaciones del modelo PCT-420Ri plus.
Como podemos observar, en la esquina superior izquierda del panel, está la indicación del status del instrumento.
Abajo de la indicación del modo de operación, encontramos las informaciones referentes a las alarmas del instrumento. Si alguna de ellas está accionada, el punto de indicación al lado de la alarma se pondrá de color amarillo.
Al lado de las indicaciones citadas anteriormente está la representación del display del instrumento. Él muestra la presión del sensor. El display puede indicar también el status del instrumento, cuando el display muestre "N/R" estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el status del instrumento estará indicando "Falla" o "Desconectado". Si el status del instrumento indica “Mantenimiento", el display mostrará solamente "- - -".
Debajo de la representación del display podemos visualizar las informaciones del timer cíclico. En primer lugar, tenemos una señal indicando el estado actual (conectado o desconectado), después tenemos el tiempo que el timer cíclico está en el estado actual y, por último, tenemos un botón que, al ser pulsado, invierte el estado del timer cíclico de conectado a desconectado y viceversa.
Al lado de la representación del display están los indicadores del estado de las salidas del instrumento: OUT1, OUT2, OUT3 y OUT4. Cuando una señal roja aparezca en el espacio correspondiente a la salida, indicará que esa está activada. Por fin, debajo de las salidas está la descripción del modo de operación de las cuatro salidas. Al lado de esa descripción se muestra el setpoint y la histéresis, o la presión mínima y la máxima, dependiendo del caso.
También se encuentra en el panel el botón Parámetros, que sirve para acceder a las funciones del instrumento. Para eso, será necesario informar el código de acceso.
