Panel del PCT-1610 plus |

|
Panel del PCT-1610 plus |
|

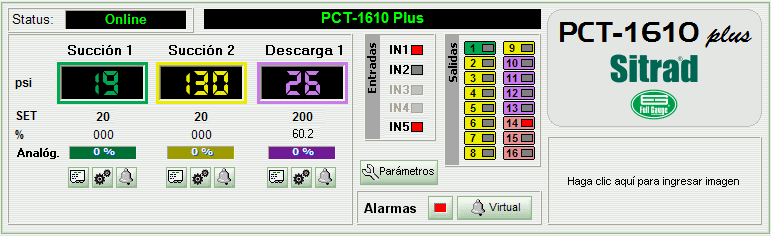

Abajo, tenemos el panel de informaciones del modelo PCT-1610 plus.
Como podemos observar, en el ángulo superior izquierdo del panel está la indicación de status del instrumento.
Abajo de la indicación de status está la representación del display del instrumento. En el son mostrados, para cada compresor, la presión, set point (presión de control), porcentual de demanda y la temperatura (caso haya sido habilitado). El display puede indicar también el status del instrumento. Cuando el display muestra "N/R", significa que el instrumento en destaque no está respondiendo. Usted podrá observar que el status del instrumento estará indicando "Falla" o "Desconectado". Si el status del instrumento indica "Mantenimiento", el display mostrará apenas "- - -".
Inmediatamente debajo de las informaciones de cada presostato tenemos tres botones para control e informaciones extras referentes al respectivo presostato. Cada botón sirve para:
|
Exhibir informaciones generales sobre las mediciones efectuadas por el presostato. |
|
Exhibir la pantalla de configuración de las salidas asociadas al presostato. |
|
Exhibir la lista de alarmas del presostato. Cuando el presostato estuviera con alguna alarma activa el botón estará rojo ( |
Al lado de las informaciones de los presostatos están los indicadores del estado de las entradas digitales y al lado de estas los indicadores de las salidas del instrumento. Cuando una señal roja aparece en el espacio correspondiente a la entrada/salida, significa que ella está activa. El color de cada salida indica a cual presostato ella pertenece: Verde – 1er. presostato, Amarillo – 2do. presostato, Lila – 3er. presostato. presostato. En caso que las últimas salidas estén configuradas como alarma, su color indicativo será el rojo.
También en el panel, se encuentra el botón Parámetros para ingresar a las funciones del instrumento.
