Panel del PCT-410Ri plus |

|
Panel del PCT-410Ri plus |
|

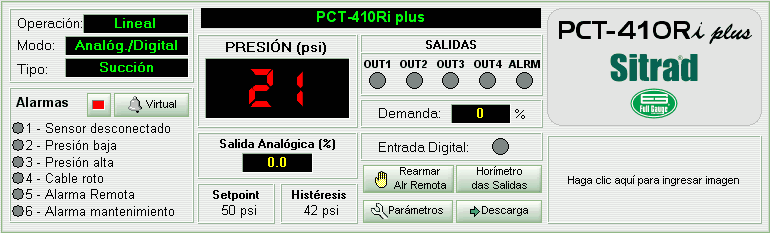

Abaixo, temos o painel de informações do modelo PCT-410Ri plus.
Como podemos observar, en el ángulo superior izquierdo del panel, está la indicación del modo de operación del instrumento, el modo de funcionamiento del control y el tipo de presostato.
Debajo de la indicación de operación, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
Al lado de las indicaciones citadas arriba, está la representación del display del instrumento. Él muestra la presión del sensor e inmediatamente abajo el valor de la salida analógica. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando "Falla" o "Desconectado". Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: "- - -".
Luego, debajo de la representación del display, podemos visualizar la indicación de la alarma remota e inclusive la presión de control (setpoint) y el diferencial de control (histéresis).
Al lado de la representación del display, tenemos los indicadores del estado de las salidas del instrumento: OUT1, OUT2, OUT3, OUT4 y ALRM. Cuando una señal roja aparece en el espacio correspondiente a la salida, significa que ella está accionada. Por fin, debajo de las salidas, está la indicación del porcentaje de la demanda de accionamiento de las etapas y el indicador del estado de la entrada digital.
También en el panel, se encuentra el botón Rearmar Alarma Remota para reiniciar el indicador de acontecimiento de alarma, el botón Horimetro das Salidas para exhibir el tiempo de funcionamiento de cada salida y el botón Parámetros para ingresar a las funciones del instrumento.
Cuando el instrumento en destaque estuviera asociado a otro, aparecerá al lado del botón Parámetros un botón para seleccionar el otro instrumento asociado.
