Panel del PCT-400Ri plus |

|
Panel del PCT-400Ri plus |
|

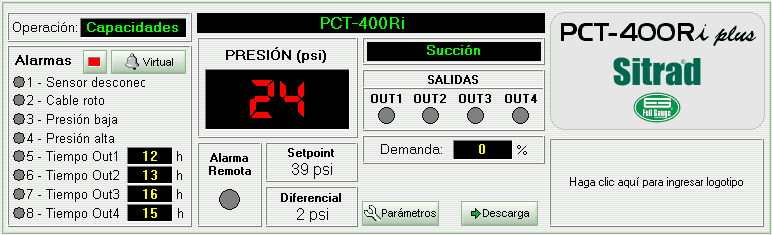

Abajo, tenemos el panel de informaciones del modelo PCT-400Ri plus.
Como podemos observar, en el canto superior izquierdo del panel está la indicación del modo de operación del instrumento.
Debajo de la indicación de operación, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
Al lado de las indicaciones citadas anteriormente, está la representación del display del instrumento. Él muestra la presión del sensor. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando "Falla" o "Desconectado". Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: "- - -".
Luego, debajo de la representación del display, podemos visualizar la indicación de la alarma remota e inclusive la presión de control (setpoint) y el diferencial de control (histéresis).
Al lado de la representación del display, tenemos la descripción del tipo de presostato (Succión o Descarga). Debajo de la descripción, están los indicadores del estado de las salidas del instrumento: OUT1, OUT2, OUT3 y OUT4. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada. Finalmente, debajo de las salidas, está la indicación del porcentaje de la demanda de operación de las etapas.
También en el panel, se encuentra el botón Parámetros para acceder a las funciones del instrumento. Para esto, será necesario informar el código de acceso.
Cuando el instrumento en destqaque esté asociado a otro, existirá en el panel un botón para seleccionar el otro instrumento de la asociación.
