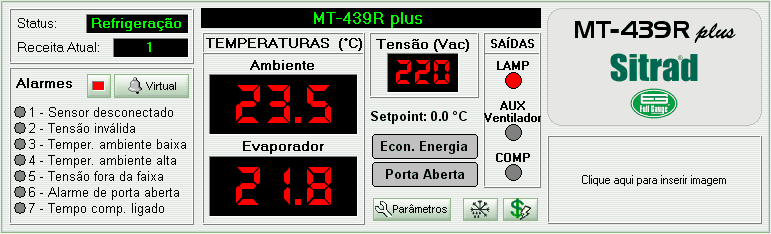

A continuación, tenemos el panel de informaciones del modelo MT-439R plus
Como podemos observar, en el ángulo superior izquierdo del panel, están las informaciones sobre el status del instrumento y el número del programa que está seleccionado para el instrumento (1 a 4).
Debajo de las informaciones sobre el status, encontramos las informaciones referentes a las alarmas del instrumento. Si alguna de ellas estuviera accionada, el punto de indicación al lado de la alarma quedará con el color amarillo.
El display tiene por función principal mostrar la temperatura de los sensores, sin embargo, él puede indicar también el estado del instrumento. Cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando "Falla" o "Desconectado". Si el estado del instrumento indica "Mantenimiento", el display mostrará solamente: "- - - ".
Al lado de la representación del display de las temperaturas está el display de la tensión de la red eléctrica. Debajo de la tensión de la red está el valor configurado para la temperatura de control (setpoint) del instrumento y, debajo de este, el status de las entradas digitales que indican si la economía de energía está activa o la puerta está abierta.
Al lado de los ítems mencionados anteriormente, están los indicadores del estado de las salidas del instrumento: LAMP, AUX y COMP. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada. Las salidas activadas indican que:
- LAMP: la salida de la lámpara está activa;
- AUX: la salida auxiliar está activa. Abajo del texto "AUX" es indicado si la salida auxiliar está configurada para ventilación o deshielo;
- COMP: el compresor está conectado;
En el lado derecho del panel tenemos la descripción del modelo y, debajo de esta, el espacio para el logotipo de su empresa.
También en el panel, se encuentran los botones Setup para acceder a las funciones del instrumento; Deshielo para realizar deshielo manual y Modo Económico para colocar el instrumento en modo económico. Para ello, será necesario informar el código de acceso.
