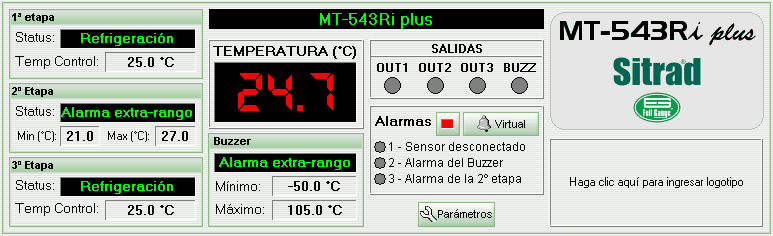

Abajo, tenemos el panel de informaciones del modelo MT-543Ri plus.
Como podemos observar, en la esquina izquierda del panel están las informaciones de las etapas del instrumento. Las informaciones se adaptarán al modo de operación de la etapa.
Al lado de las indicaciones citadas anteriormente, está la representación del display del instrumento. Él muestra la temperatura del sensor. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando "Falla" o "Desconectado". Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: "- - -".
Debajo de la representación del display, tenemos el estado y el rango de actuación del Buzzer.
Al lado de la representación del display, están los indicadores del estado de las salidas del instrumento: OUT1, OUT2, OUT3 y BUZZ. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada.
Inmediatamente debajo de los indicadores de las salidas, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
También en el panel, se encuentra el botón Parámetros para acceder a las funciones del instrumento. Para esto, será necesario informar el código de acceso.
