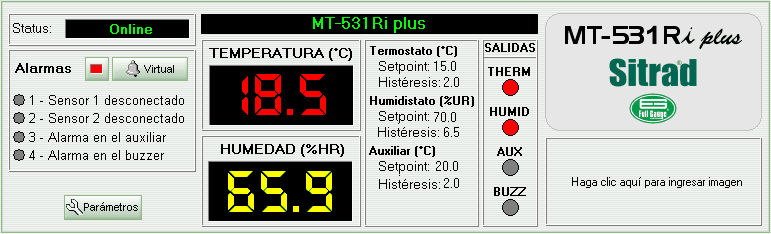

Panel del MT-531Ri plus |

|
Panel del MT-531Ri plus |
|
Como podemos observar, en el ángulo superior izquierdo del panel está la indicación del status del instrumento.
Abajo de la indicación del status, encontramos las informaciones referentes a las alarmas del instrumento. Si alguna de ellas estuviere accionada, el punto de indicación al lado de la alarma quedará con el color amarillo.
Al lado de las indicaciones citadas arriba está la representación del display del instrumento. El muestra, simultáneamente, la temperatura del sensor y la humedad. El display puede indicar también el status del instrumento. Cuando el display muestra "N/R", significa que el instrumento en cuestión no está respondiendo. Usted podrá observar que el status del instrumento estará indicando "Falla" o "Desconectado". Si el status del instrumento indica "Mantenimiento", el display mostrará apenas "- - -".
Al lado de la representación del display del instrumento, podemos visualizar la temperatura de control (set point) y el diferencial de control (histéresis) configurado para las salidas THERM (Termostato), HUMID (Humidostato) y AUX (Auxiliar). Caso el Auxiliar esté configurado para alarma, serán mostrados los límites mínimos y máximos en el lugar del set point e histéresis.
Al lado de los ítems citados anteriormente están los indicadores del estado de las salidas del instrumento: THERM, HUMID, AUX y BUZZ. Cuando una señal roja aparece en el espacio correspondiente a la salida, indicará que esta se encuentra accionada. Las salidas accionadas indican que:
- THERM: el termostato está conectado;
- HUMID: el humidostato está conectado;
- AUX: la salida auxiliar está conectada;
- BUZZ: la salida de alarma está conectada.
En el lado derecho del panel, tenemos la descripción del modelo y, debajo de esta, el espacio para el logotipo de su empresa.
También en el panel se encuentra el botón Parámetros para acceder a las funciones del instrumento. Para eso, será necesario informar el código de acceso.
