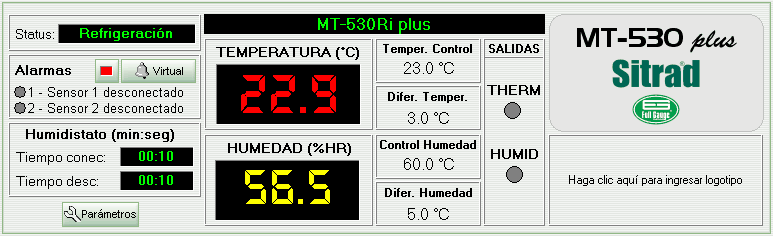

Abajo, tenemos el panel de informaciones del modelo MT-530 plus.
Como podemos observar, en la esquina izquierda del panel está la indicación del estado del instrumento.
Debajo de la indicación del estado, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
Luego, debajo de las alarmas, tenemos la indicación del tiempo en que el humidistato quedará activado y el tiempo que estará desactivado, según sea configurado en las funciones F14 y F15.
Al lado de las indicaciones citadas anteriormente, está la representación del display del instrumento. Él muestra simultáneamente la temperatura del sensor 1 y la humedad (sensor 2). El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando Falla o Desconectado. Si indica "Mantenimiento" el display mostrará solamente: "- - -".
Al lado de la representación del display del instrumento, podemos visualizar la temperatura de control, el diferencial de control de temperatura; la humedad de control y el diferencial de control de la humedad.
Al lado de los ítems mencionados anteriormente, están los indicadores del estado de las salidas del instrumento: THERM y HUMID. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada. Las salidas activadas indican que:
- THERM: el termostato está activado;
- HUMID: el humidistato está activado.
En el lado derecho del panel tenemos la descripción del modelo y debajo de ésta el espacio para el logotipo de su empresa.
También en el panel, se encuentra el botón Parámetros, para acceder a las funciones del instrumento. Para esto, será necesario informar el código de acceso.
