Panel del MT-516 RVTi plus |

|
Panel del MT-516 RVTi plus |
|

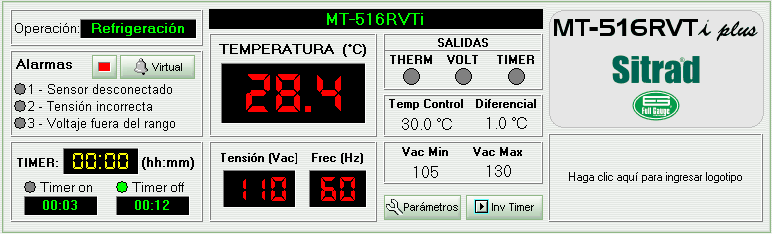

Abajo, tenemos el panel de informaciones del modelo MT-516RVTi plus.
Como podemos observar, en la esquina superior izquierda del panel está la indicación del estado del instrumento.
Debajo de la indicación del estado, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
Luego, debajo de las alarmas, tenemos la indicación de tiempo del timer interno del instrumento, y más abajo el tiempo en que el timer del instrumento estará activado y el tiempo que estará desactivado, según sean configurados en las funciones F09 y F10. El punto de indicación del respectivo label se quedará con el color verde indicando el estado actual del timer.
Al lado de los tres ítems citados anteriormente, está la representación del display del instrumento. Él muestra simultáneamente la temperatura del sensor, la tensión de la red y la frecuencia de la misma. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando Falla o Desconectado. Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: "- - -".
Al lado de la representación del display, están los indicadores del estado de las salidas del instrumento: THERM y TIMER. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada. Las salidas activadas indican que:
- THERM: el termostato está activado;
- TIMER: El temporizador está activado.
Entre las dos representaciones de las salidas tenemos la representación que indica VOLT.
Luego, debajo de la indicación del estado de las salidas del instrumento, podemos visualizar la temperatura de control (setpoint), el diferencial de control (histéresis) y más abajo, los valores de las tensiones mínima y máxima de seguridad.
En el lado derecho del panel tenemos la descripción del modelo y debajo de ésta el espacio para el logotipo de su empresa.
También en el panel, se encuentran los botones Parámetros y Inv Timer para acceder a las funciones del instrumento e invertir el estado del temporizador, respectivamente. Para esto, será necesario informar el código de acceso.
