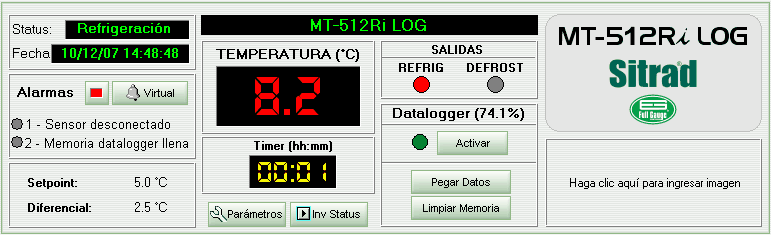

Abajo, tenemos el panel de informaciones del modelo MT-512Ri LOG.
En el ángulo superior izquierdo del panel, tenemos la indicación del status del instrumento seguido de la fecha y hora del reloj interno del instrumento.
Abajo del reloj del instrumento, encontramos las informaciones sobre las alarmas del instrumento. Si alguna alarma estuviera accionada, el punto de indicación a su lado quedará con el color amarillo.
Debajo de las alarmas, tenemos los valores configurados para Set point e Histéresis (Diferencial de Control).
Al lado de los ítems citados anteriormente está la representación del display del instrumento. El muestra simultáneamente la temperatura del sensor y el tiempo del timer de proceso. El display puede indicar también el status del instrumento. Cuando el display muestra "N/R", significa que el instrumento en cuestión no está respondiendo. Usted podrá observar que el status del instrumento estará indicando "Falla" o "Desconectado". Si el status del instrumento indica "Mantenimiento", el display mostrará apenas "- - -".
Al lado de la representación del display, tenemos el indicador del estado de la salida de refrigeración (REFRIG) y de la salida de deshielo (DEFROST). Cuando una señal roja aparece en el espacio correspondiente, significa que este está conectado.
Luego abajo de la indicación de las salidas, tenemos las informaciones referentes al datalogger interno. La primera información que tenemos es el porcentual de uso de la memoria interna del datalogger, caso este no se encuentre configurado en el modo de memoria rotativa. Abajo de esta, tenemos el status indicando si el monitoreo por parte del datalogger está conectado o desconectado y un botón para Activarlo y Desactivarlo. También hay un botón para cargar los datos almacenados por el datalogger y otro para limpiar la memoria.
En el lado derecho del panel, tenemos la descripción del modelo y, debajo de esta, el espacio para el logotipo de su empresa.
También en el panel se encuentran los botones Parámetros y Inv Status para acceder a las funciones del instrumento e invertir el estado (refrigeración para deshielo y viceversa), respectivamente. Para eso, será necesario informar el código de acceso.
