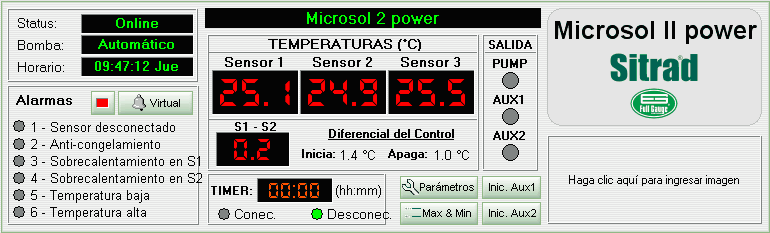

Abajo, tenemos el panel de informaciones del modelo Microsol II power.
Como podemos observar, en la esquina superior izquierda del panel está la indicación del estado del instrumento. Inmediatamente abajo del status, tenemos el modo de operación de la bomba y, más abajo, el horario y el día actuales en el reloj interno do instrumento.
Debajo, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
Al lado de los ítems citados anteriormente, está la representación del display del instrumento. Él muestra simultáneamente la temperatura del primer sensor, la temperatura del segundo sensor y entre los dos displays de temperatura, la temperatura diferencial. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando Falla o Desconectado. Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: " - - - ".
Al lado de la representación del display, están los indicadores del estado de las salidas del instrumento: PUMP, AUX1 y AUX2. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada. Las salidas activadas indican que:
- PUMP: la salida de la bomba está activada;
- AUX1: la salida del primer auxiliar está activada;
- AUX2: la salida del segundo auxiliar está activada.
Más abajo podemos ver también as informaciones sobre el timer cíclico de la segunda salida auxiliar. Caso ella esté configurada para trabajar en modo de timer cíclico.
Al lado de la indicación del estado de las salidas del instrumento, tenemos la descripción del modelo y debajo de ésta el espacio para el logotipo de su empresa.
También en el panel, se encuentran el botón Parámetros y Min & Max, para ingresar a las funciones del Instrumento, y para visualizar las temperaturas mínimas y máximas alcanzadas por los sensores.
Caso el instrumento esté configurado para usar las salidas auxiliares, serán exhibidos dos botones para activar/desactivar manualmente las salidas auxiliares.
