Panel del Microsol II plus |

|
Panel del Microsol II plus |
|

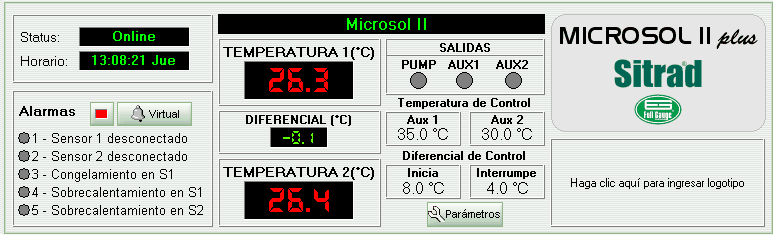

Abajo, tenemos el panel de informaciones del modelo Microsol II plus.
Como podemos observar, en la esquina superior izquierda del panel está la indicación del estado del instrumento.
Luego, debajo del estado, tenemos demostrado el horario y día corrido en el timer interno del instrumento.
Debajo, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
Al lado de los tres ítems citados anteriormente, está la representación del display del instrumento. Él muestra simultáneamente la temperatura del primer sensor, la temperatura del segundo sensor y entre los dos displays de temperatura, la temperatura diferencial. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando Falla o Desconectado. Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: " - - - ".
Al lado de la representación del display, están los indicadores del estado de las salidas del instrumento: PUMP, AUX1 y AUX2. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada. Las salidas activadas indican que:
- PUMP: la salida de la bomba está activada;
- AUX1: la salida del primer auxiliar está activada;
- AUX2: la salida del segundo auxiliar está activada.
Luego, debajo de la indicación del estado de las salidas del instrumento, podemos visualizar la temperatura (setpoint) de los dos auxiliares y el diferencial de control para activar y desactivar la bomba respectivamente.
Al lado de la indicación del estado de las salidas del instrumento, tenemos la descripción del modelo y debajo de ésta el espacio para el logotipo de su empresa.
También en el panel, se encuentra el botón Parámetros, para acceder a las funciones del instrumento. Para esto, será necesario informar el código de acceso.
Si la función A1t está con el valor mayor que 0 (cero), el botón Inic. Aux1 aparecerá al lado del botón Parámetros para que el primer auxiliar pueda ser activado manualmente por el Sitrad, como muestra la siguiente imagen.
En el Microsol II plus versión 2 (o superior) ha sido agregado más un sensor de temperatura y un controlador de timer cíclico. Así, la pantalla sufrió algunos cambios. Se removió los valores de los Setpoints, añadiendo el valor de la temperatura del tercer sensor, el status y tiempo del timer cíclico y el status de la bomba.

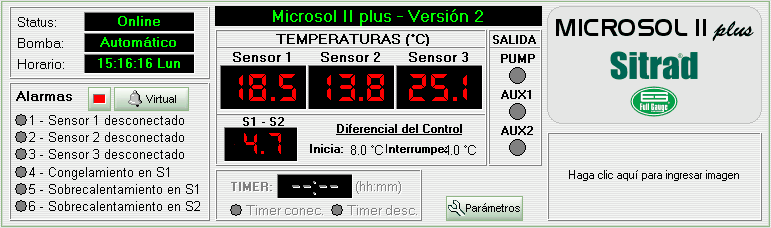

La imagen abajo demuestra la pantalla del Microsol II plus versión 2 o posterior.
