Panel del HUMITECH Super Versión 3 |

|
Panel del HUMITECH Super Versión 3 |
|

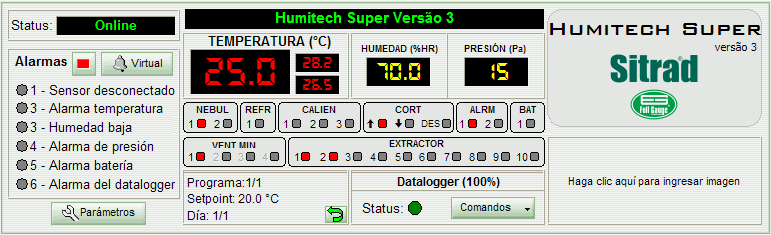

Como podemos observar, en el ángulo superior izquierdo del panel, está la indicación del status del instrumento y la fecha interna del aparato.
Debajo de las indicaciones de status, encontramos las informaciones referentes a las alarmas del instrumento. Si alguna de ellas estuviera accionada, el punto de indicación al lado de la respectiva alarma estará con el color amarillo.
Al lado de las indicaciones citadas arriba, está la representación del display del instrumento. Él muestra, simultáneamente, las temperaturas de los sensores 1, 2, y 3 y también la humedad del ambiente y la presión diferencial. El display puede indicar también el status del instrumento. Cuando el display muestra "N/R", significa que el instrumento en realce no está respondiendo. Usted podrá observar que el status del instrumento estará indicando "Falla" o "Desconectado". Si el status del instrumento indica "Mantenimiento", el display mostrará apenas "- - -".
Debajo de la representación del display del instrumento tenemos el estatus de las salidas del instrumento. En el caso de que el respectivo rectángulo esté en el color rojo, indica que la salida está encendida.
Debajo de las representaciones el estatus de las salidas del instrumento tenemos las informaciones referentes a la programación que está siendo ejecutada por el controlador, caso éste este configurado para trabajar con programas. Para reiniciar la programación, clique en el botón con una flecha verde. Cuando todo el lote de programas es finalizado, en este espacio es exhibido el mensaje "¡Lote Encerrado!".
Al lado de la información de la programación actual tenemos las informaciones referentes al datalogger del instrumento. En las informaciones del datalogger, la primera información que tenemos es el estatus indicando si el monitoreo por el datalogger está encendido o apagado, y un botón para cargar los datos almacenados, desactivarlo o limpiar los datos de la memoria. Justo arriba de estos hay un indicador de porcentaje que muestra cuanto del datalogger se está usando, o "---" en el caso de que el datalogger esté en el modo rotativo.
Y en la esquina derecha, del panel tenemos a descripción del modelo y, abajo de esta, el espacio para el logotipo de su empresa.
También en el panel, se encuentra el botón Parámetros para acceder a las configuraciones del instrumento. Para eso, será necesario informar el código de acceso.
