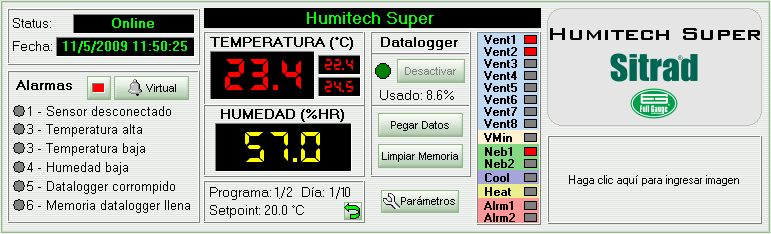

Panel del HUMITECH Super |

|
Panel del HUMITECH Super |
|
Como podemos observar, en el ángulo superior izquierdo del panel, está la indicación del status del instrumento y la fecha interna del aparato.
Debajo de las indicaciones de status, encontramos las informaciones referentes a las alarmas del instrumento. Si alguna de ellas estuviera accionada, el punto de indicación al lado de la respectiva alarma estará con el color amarillo.
Al lado de las indicaciones citadas arriba, está la representación del display del instrumento. El muestra, simultáneamente, la temperatura media, las temperaturas del sensor 1 y 2 y la humedad del ambiente. El display puede indicar también el status del instrumento. Cuando el display muestra "N/R", significa que el instrumento en realce no está respondiendo. Usted podrá observar que el status del instrumento estará indicando "Falla" o "Desconectado". Si el status del instrumento indica "Mantenimiento", el display mostrará apenas "- - -".
Debajo de las representaciones de los displays tenemos las informaciones referentes a la programación que está siendo ejecutada por el controlador, caso éste este configurado para trabajar con programas. Para reiniciar la programación, clique en el botón con una flecha verde. Cuando todo el lote de programas es finalizado, en este espacio es exhibido el mensaje "¡Lote Encerrado!".
Al lado de la representación del display del instrumento tenemos las informaciones referentes al datalogger del instrumento. En las informaciones del datalogger, la primera información que tenemos es el status indicando si el monitoreo por el datalogger está conectado o desconectado, y un botón para Activar o Desactivarlo, y luego debajo de estos un indicador de porcentaje que muestra cuanto del datalogger está siendo usado, o "---" caso el datalogger este en el modo rotativo. También hay un botón para cargar los datos almacenados por el datalogger y otro para limpiar la memoria.
Al lado de las informaciones del datalogger tenemos el status de las salidas del instrumento. Caso el respectivo rectángulo este en color rojo, indica que la salida está conectada.
Al lado de los indicadores del estado de las salidas del instrumento, tenemos la descripción del modelo y, debajo de esta, el espacio para el logotipo de su empresa.
También en el panel, se encuentra el botón Parámetros para acceder a las configuraciones del instrumento. Para eso, será necesario informar el código de acceso.
