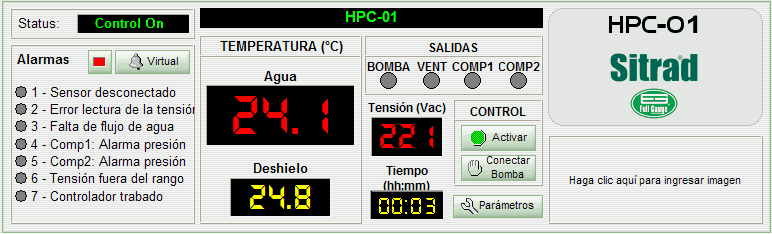

A continuación, tenemos el panel de informaciones del modelo HPC-01.
Como podemos observar, en el ángulo superior izquierdo del panel, está la información sobre el status del instrumento. Luego, debajo de la información sobre el status, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera accionado, el punto de indicación al lado de la alarma quedará con el color amarillo.
Al lado de las informaciones sobre el status y la indicación de alarmas, está la representación del display del instrumento que muestra, simultáneamente, la temperatura de los dos sensores dando un mayor destaque para la temperatura del sensor 1 (temperatura del agua). Caso el instrumento este configurado en un modo de operación que no utiliza el sensor de deshielo, el respectivo display quedará oculto. El display tiene por función principal mostrar la temperatura de los sensores, sin embargo, él puede indicar también el estado del instrumento. Cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando "Falla" o "Desconectado". Si el estado del instrumento indica "Mantenimiento", el display mostrará solamente: "- - - ".
Al lado de la representación del display, están los indicadores del estado de las salidas del instrumento: PUMP, FAN, COMP1 y COMP2. Cuando una señal roja aparece en el espacio correspondiente a la salida, significa que esta está accionada. Las salidas accionadas indican que:
- PUMP: la bomba de circulación de agua está conectada;
- FAN: el ventilador está conectado;
- COMP1: Compresor 1 está conectado;
- COMP2: Compresor 2 o la válvula inversora está conectada.
Debajo de la indicación del estado de las salidas del instrumento, podemos visualizar la tensión eléctrica de la red, el tiempo transcurrido en la etapa actual y el status de control.
En el status de control es posible desconectar o conectar el control manualmente, así como conectar o desconectar la bomba de circulación de agua.
En el lado derecho del panel tenemos la descripción del modelo y, debajo de esta, el espacio para el logotipo de su empresa.
También en el panel, se encuentra el botón Parámetros para acceder a las funciones del instrumento. Para eso, será necesario informar el código de acceso.
