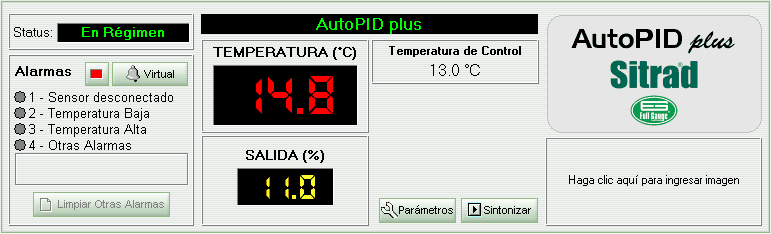

A continuación, tenemos el panel de informaciones del modelo AutoPID plus.
Como podemos observar, en la parte superior izquierda del panel está la indicación del status del instrumento indicando el proceso que está siendo ejecutado por el instrumento.
Debajo de la indicación del status encontramos la información sobre las alarmas del instrumento. Si alguna alarma está accionada, el punto de indicación que está a su lado se pondrá de color amarillo.
Al lado de los ítems citados anteriormente está la representación del display del instrumento. Él muestra simultáneamente la temperatura del sensor y el porcentaje aplicado a la salida proporcional. El display puede indicar también el status del instrumento, cuando el display muestra "N/R" estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el status del instrumento estará indicando Falla o Desconectado. Si el status del instrumento indica “Mantenimiento", el display mostrará solamente “- - -".
Debajo de la representación del display se muestra también la Temperatura de Control (setpoint).
En el lado derecho del panel tenemos la descripción del modelo y, debajo de ésta, el espacio para el logotipo de su empresa.
También se encuentran en el panel los botones Parámetros y Sintonizar para acceder a las funciones del instrumento e iniciar la Sintonía Automática (AutoTune), respectivamente. Para eso, es necesario informar el código de acceso.
