Panel del AHC-80 plus |

|
Panel del AHC-80 plus |
|

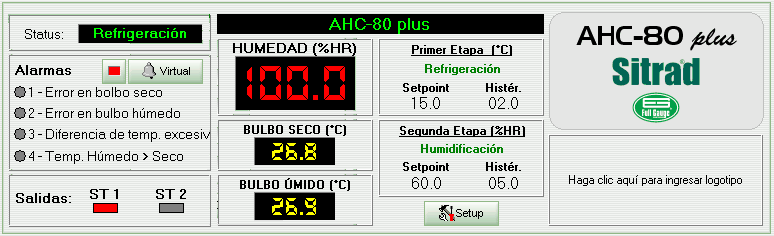

Abajo, tenemos el panel de informaciones del modelo AHC-80 plus.
Como podemos observar, en la esquina superior izquierda del panel está la indicación del estado, indicando el estado de actuación del instrumento en el momento.
Debajo de la indicación del estado, encontramos las informaciones referentes a las alarmas del instrumento. Si alguno de ellos estuviera activado, el punto de indicación al lado de la alarma estará con el color amarillo.
Debajo de las informaciones de alarmas, están los indicadores del estado de las salidas del instrumento: ST1 y ST2. Cuando una señalización roja aparece en el espacio correspondiente a la salida, indicará que ésta se encuentra activada. Las salidas accionadas indican que la etapa relacionada a ella está activa. La configuración de lo que hará cada salida es hecha por los parámetros del instrumento.
Al lado de los tres ítems citados anteriormente, está la representación del display del instrumento. Él muestra simultáneamente la humedad relativa, que está en mayor destaque, la temperatura del sensor del bulbo seco y la temperatura del sensor del bulbo húmedo. El display puede indicar también el estado del instrumento: cuando el display muestre "N/R", él estará indicando que el instrumento en destaque no está respondiendo. Usted podrá observar que el estado del instrumento estará indicando Falla o Desconectado. Si el estado del instrumento indica "Mantenimiento" el display mostrará solamente: "- - -". Al lado de la representación del display, podemos visualizar el modo de operación, el setpoint y el diferencial de control para la primera etapa y, luego abajo, para la segunda etapa.
En el lado derecho del panel tenemos la descripción del modelo y debajo de ésta el espacio para el logotipo de su empresa.
También en el panel, se encuentra el botón Parámetros, para acceder a las funciones del instrumento. Para esto, será necesario informar el código de acceso.
