Coloque el CD de instalación del Sitrad en el lector de CD-ROM y el instalador del Sitrad inicializará automáticamente.
Caso el instalador no abra automáticamente clic en iniciar, después en ejecutar y digite “D:\autorun.exe”, donde “D:” es la letra de su lector de CD-ROM.
1 - Realize la descarga de la instalación en el site del Sitrad (www.sitrad.com/es).
2 - Ejecute el archivo y siga las instrucciones de la tela de instalación.
Instalación de la Interfaz Serial o USB

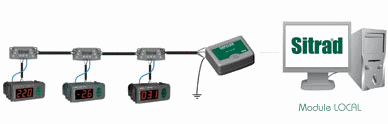

La Interfaz de comunicación debe ser instalada de acuerdo con el diagrama presentado a seguir:
1- Para utilizar la comunicación serial, conecte una de las extremidades del cabo DB9 a la puerta de comunicación del PC (COM1, COM2, etc) y la otra a la entrada RS-232 de la Interfaz; Para utilizar la comunicación USB, conecte la extremidad mas chata del cable USB a una puerta USB del PC y la otra a la entrada UBS de la interfaz;
2 - Conecte el cabo de la red de datos a una de las líneas RS-485 de la interfaz identificando los cables A, B y M;
3 - La otra extremidad del cabo de la red de datos debe ser conectada al 1° distribuidor;
4 - Conecte el controlador a ese distribuidor;
5 - Continúe conectando los otros distribuidores/controladores hasta que todos estén interconectados;
6 - Conecte el cabo de alimentación a la red eléctrica. Observe la tensión de la red antes de hacer esta conexión.
7 - Altere la dirección de los instrumentos.
Conforme capitulo de la norma NBR 5410:
1- Instale protectores contra sobretensiónes en la alimentación y en la salida de comunicación serial de cada controlador;
2 - Los cabos de sensores y de comunicación serial pueden estar próximos, pero no en el mismo electroducto por donde pasan los cables de alimentación eléctrica y de accionamiento de cargas;
3 - Instale supresores de transientes (filtros RC) paralelos a las cargas, como forma de aumentar la vida útil de los relés.
4 - Al realizar la instalación de los instrumentos, altere el valor de la función de Dirección de la red RS-485 para que no haya, en la misma instalación, dos instrumentos con direcciones iguales. De lo contrario, la comunicación con el Sitrad no funcionará correctamente.
5 - El tendido de cables debe ser realizado por un profesional capacitado.
Para mayores informaciones, contacte nuestro departamento de Ingeniería de Aplicación a través del e-mail: comex@fullgauge.com o por el teléfono: +55 51-3778-3434.
