Esta función permite al usuario seleccionar cual o cuales curvas desea plotear en el gráfico. La configuración es realizada al crearse un nuevo gráfico usando las cajas de opciones Configurar Curvas y Curvas.

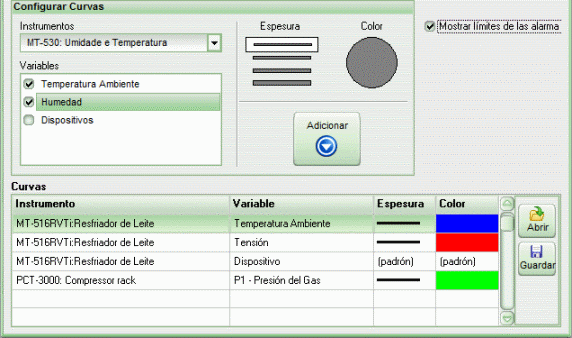

Para configurar una curva, siga las siguientes instrucciones:
1º) En la caja combinada Instrumentos, seleccione el instrumento deseado;
2º) En la caja combinada Variables, seleccione la variable deseada;
3º) Seleccione el espesor de la línea del gráfico, haciendo clic sobre la deseada;
4º) Elija el color de la línea del gráfico haciendo clic en el círculo de Color, un cuadro de diálogo surgirá para que sea elegido el color. En las 15 primeras curvas el sistema hará la sugerencia de diferentes colores, a partir de ahí el usuario deberá seleccionar el color. Para dispositivos el sistema utilizará colores predeterminados, no permitiendo la selección;
6º) Después de realizar los pasos citados anteriormente, haga clic en el botón Adicionar y las informaciones de la curva serán agregadas a la lista de curvas.
Cuando desee eliminar una curva haga clic con el botón derecho del ratón sobre la curva deseada en la lista de curvas y después haga clic en el botón Eliminar en el menú que aparecerá.
Es posible aún, después de agregar la curva a la lista, cambiar el espesor y el color de la línea. Para tal, haga clic sobre el respectivo campo de la lista que un cuadro de diálogo permitirá la alteración del valor.
Después de configurar todas las curvas deseadas, es posible guardar esta configuración haciendo clic en el botón Guardar. En el cuadro de diálogo que aparecerá, informe un nombre para el archivo y, después, haga clic en el botón Guardar. El archivo será guardado con la extensión ".cva" y podrá abrirse en cualquier otro momento para el ploteo de un gráfico.
Para abrir un archivo de curvas, haga clic en el botón Abrir y, después, selecciónelo a través del cuadro de diálogo que aparecerá. Las configuraciones de las curvas serán agregadas automáticamente al listado de curvas.
Finalmente, el usuario podrá indicar, marcando la opción Mostrar límites de las alarmas, si los límites de las alarmas serán ploteados en el gráfico como líneas punteadas horizontales.
Para visualizar el gráfico, haga clic en el botón Generar.
Nota: Es posible agregar hasta 256 curvas en un archivo de configuración.
